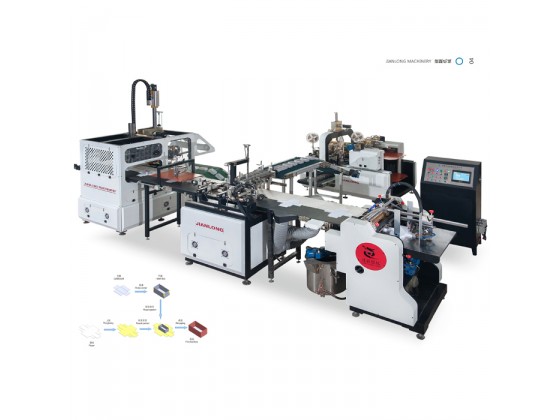

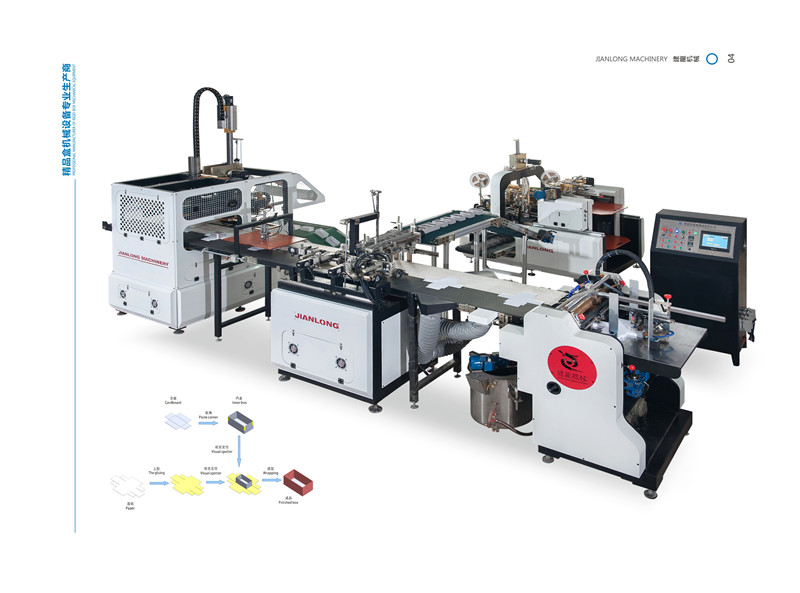

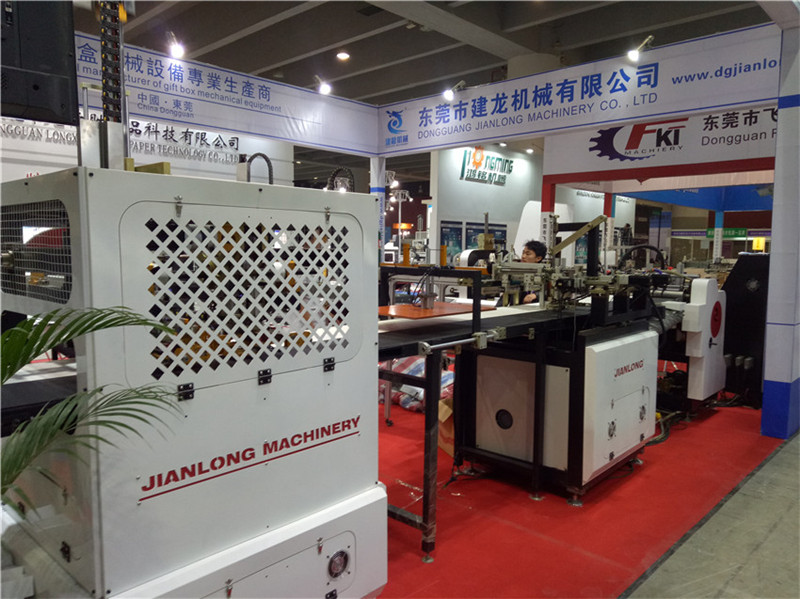

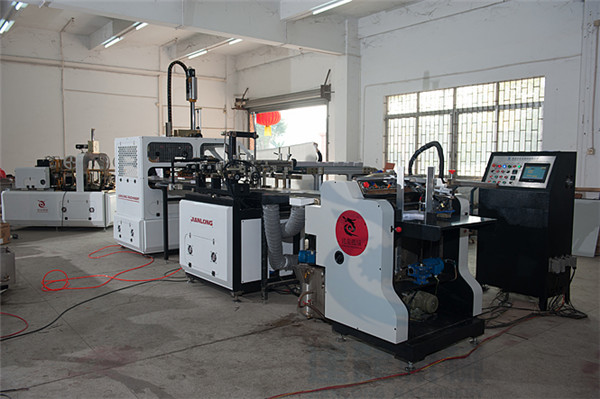

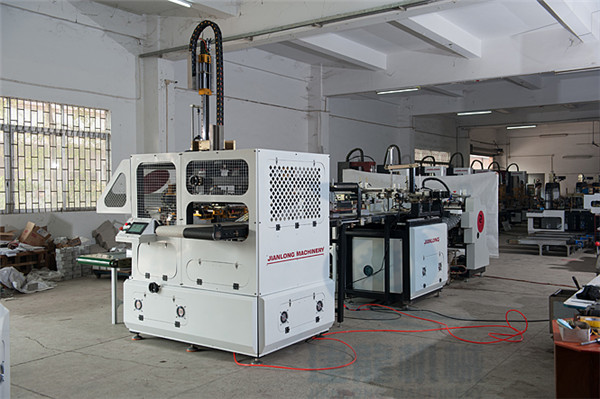

JL-5518A型 全自动智能天地盖盒生产线（可拆分）

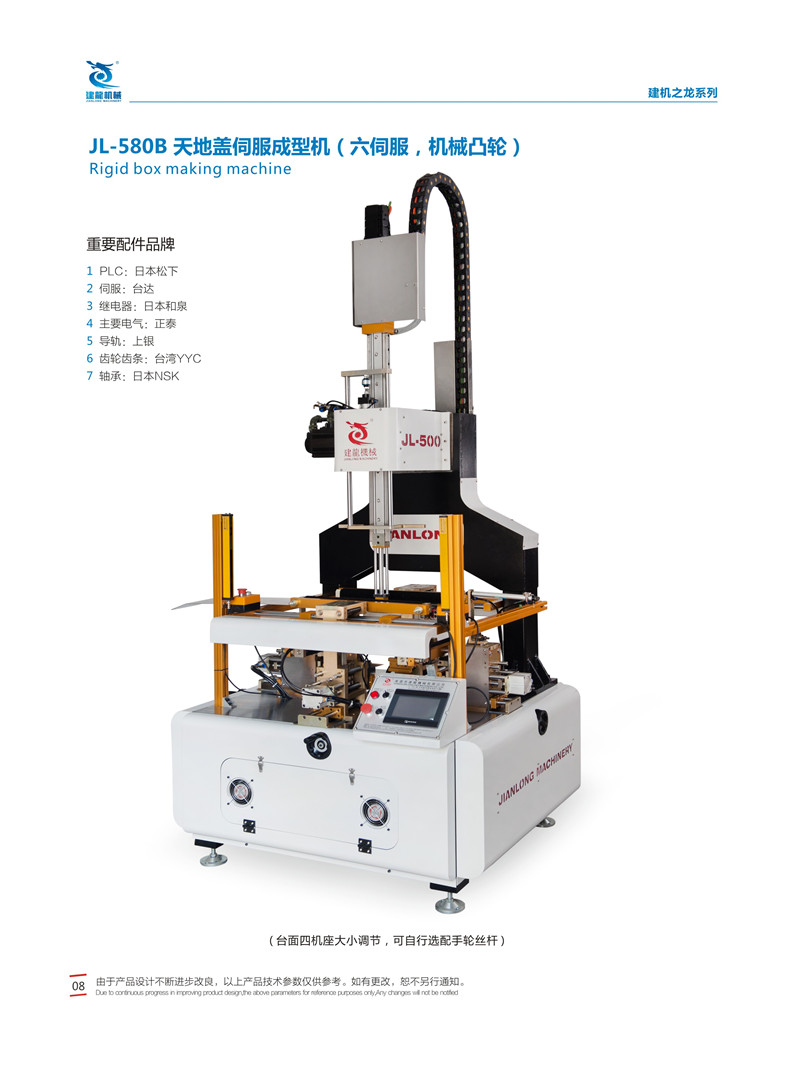

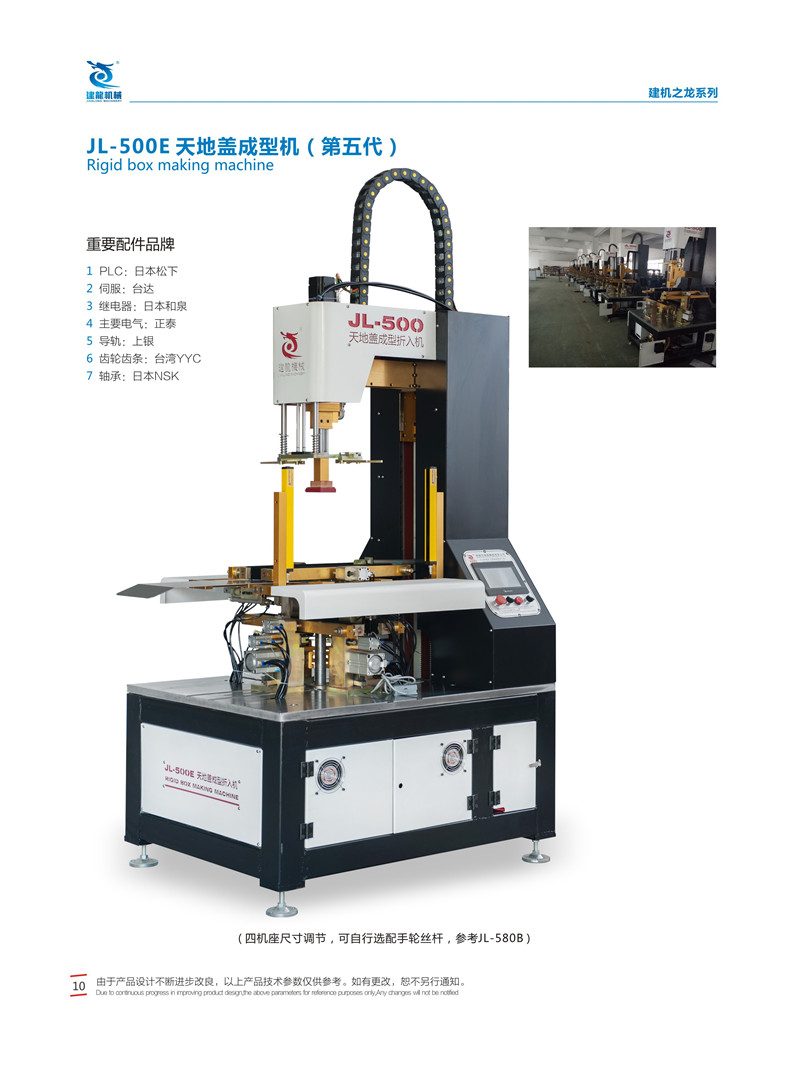

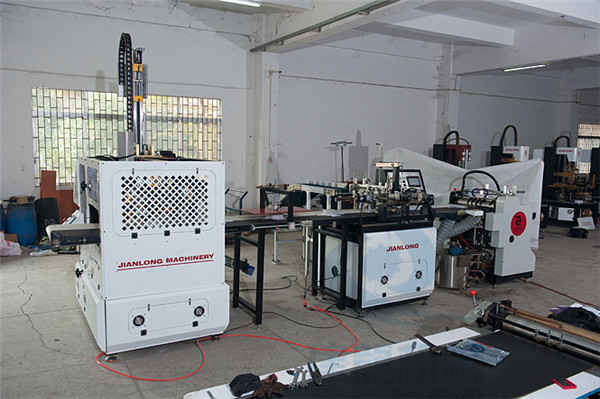

 天地盖伺服成型机+抱盒机械手-手机盒快速制作现场实拍-仿造必究

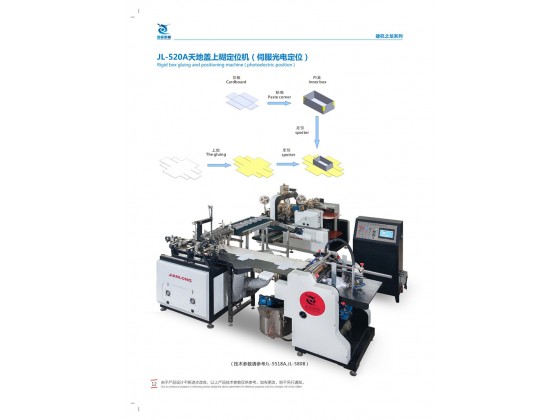

             自动上糊定位机-自动光电跟踪定位-手机盒制作现场

重要配件品牌：1、PLC：日本三菱、欧姆龙、松下；2、伺服：台达；3、继电器：日本和泉；4、主要电气：正泰；5、导轨：上银；6、齿轮齿条：台湾YYC；7、轴承：日本NSK；

一、简介：

      本机不仅采用 PLC和触摸屏人机控制系统、光电跟踪定位系统、多组伺服自动纠偏系统，自动送面纸、自动过胶、自动送灰板、自动贴四角、自动纸盒定位、自动抱盒、自动包边、折耳和折入成型、自动压泡全自动生产一条线。更在本机集成诸多高端品牌伺服、PLC等电气，可实现无级变速，高精度，好调机，高效率制盒；皮带线采用双色皮带，针对不同颜色纸张，实现高精度，高效率的定位，误差范围0.2mm以内；该生产线采用上银以及进口线性导轨和虚拟凸轮驱动，更稳定耐磨且动作更流畅。

       整机只需要1-2个操作员可完成正常运作，产能每小时约1200-2000个天地盖盒，如配两台成型机，可现实产量倍增。

二、显著优势：

1、模块块式设计：任意组合，随时增加工位，多种选购方案；

2、抱盒部分：采用滑台气缸夹盒，吸面纸，抬升，伺服驱动，线性导轨导向精准输送至成型部分，避免面纸划伤。

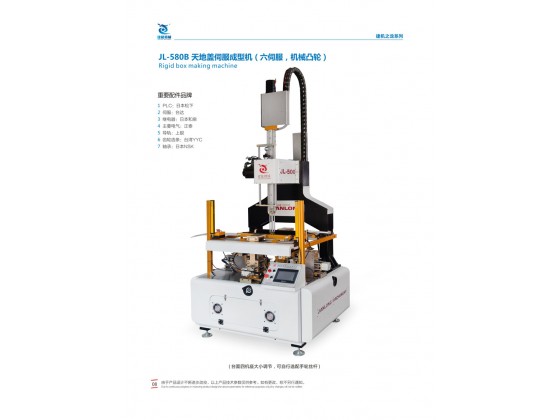

3、成型部分：伺服加凸轮结构，速度快，稳定。纸盒深折入，侧耳对接对搭，多种制盒模式，独模制盒模式，自带压泡功能。



选购方案参考：1、自动机路线：整套配置；2、半自动路线：自动上糊+自动定位+半自动成型；3、上糊+人工对位+机械手抱盒成型；等等

三、详细介绍 Introduction


1、飞达送面纸：

   采用自动天地盖飞达头结构，有效杜绝双张，纸张偏移，减少浪费，保证后续定位精度。

2.上胶部分：

   输送带及过胶滚筒均采用伺服马达驱动，保证高速度运行停顿位置精准，及过胶均匀。24小时控制胶水预热功能，胶桶采用全新循环温控系统，自动循环搅拌、上胶，上胶工作完成后能够自动清洗胶箱。胶水粘度自动控制系统（选配）。采用全新设计的铜刮刀，有效防止卷纸，保证机器正常运行。

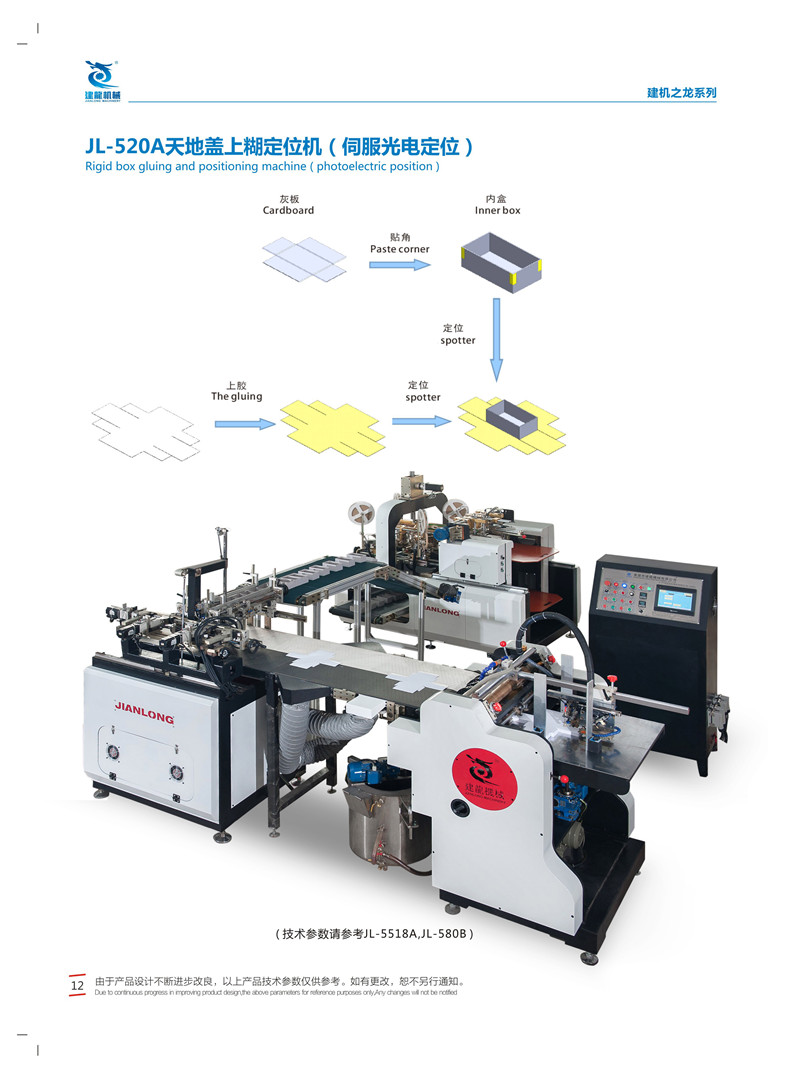

3、自动定位部分：

   a、 可选用4套高端品牌伺服系统，高精度滚珠丝杆驱动，结构稳定，大小盒子均能精准对位，配合自动贴角机，定位速度快，精度高。

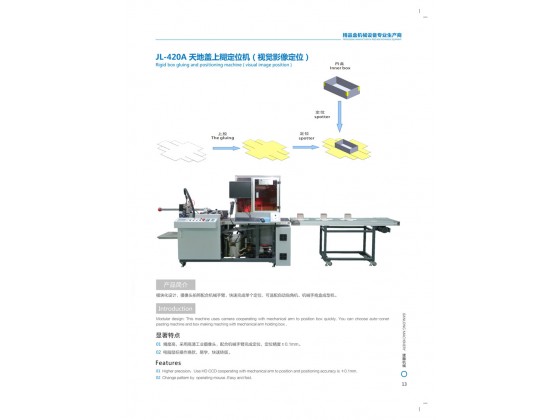

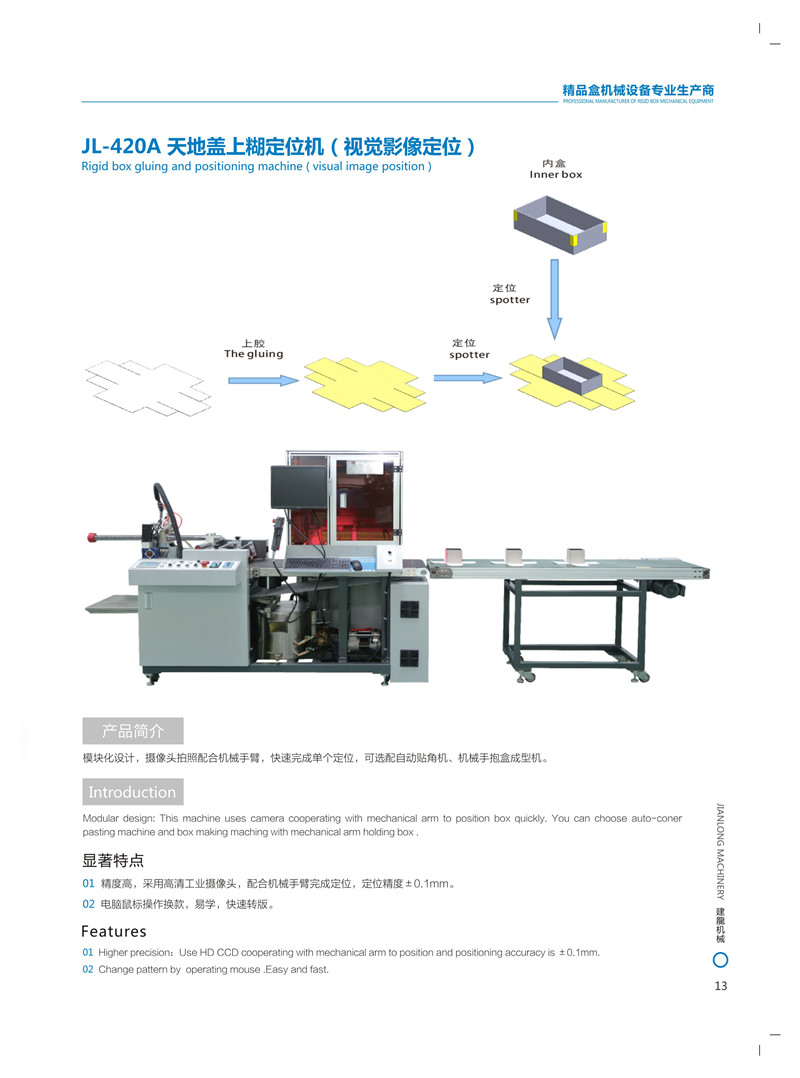

  b、也可选用视觉影像定位，摄像头拍照配合机械手臂，快速完成单个定位，精度高，采用高清工业摄像头，配合机械手臂完成定位，定位精度±0.1mm、电脑鼠标操作换款，易学，快速转版。

4、机械手抬盒抱盒部分：

   抱盒机械手采用滑台气缸夹盒，吸面纸，抬升，伺服驱动，线性导轨导向精准输送至成型部分，有效避免面纸划伤。

5、快速换模与故障诊断功能：

   拥有故障显示，自动排出，成型部分有参数保存，可保存300套盒子参数，整机拥有四个工控台，采用PLC可视化界面控制，可单独调机使用，也可在总控台大触摸屏直接操作，保证了人机对话的更方便与高效率。

四、机器参数   Parameter

型  号                              JL-5518A型 全自动智能天地盖盒生产线（可拆分）

面纸最大尺寸                       600*800mm

面纸最小尺寸                       100*110mm

纸盒最大尺寸                    L500*W480*H120mm

纸盒最小尺寸                     L45x*W45*H10mm

面纸厚度                           100-200g/m²

面纸叠放高度                          280mm

工作速度                          1200-2000/h

定位精度                              ≤0.2mm

电机功率                       12.9kw/380v 3phase

电热功率                              8kw 三相四线380v

气源要求                        10L/min  0.6MPa

机器重量                             4000kg

机器尺寸                        L6900*W6000*H2200mm
