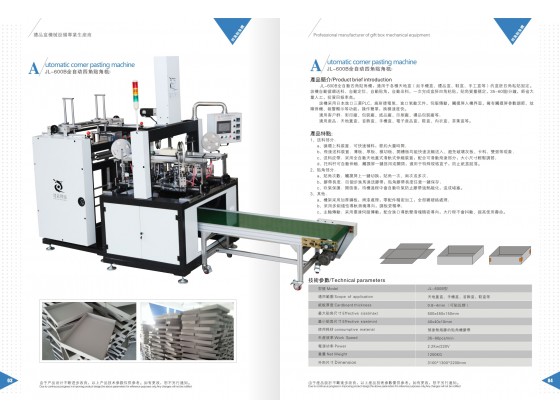

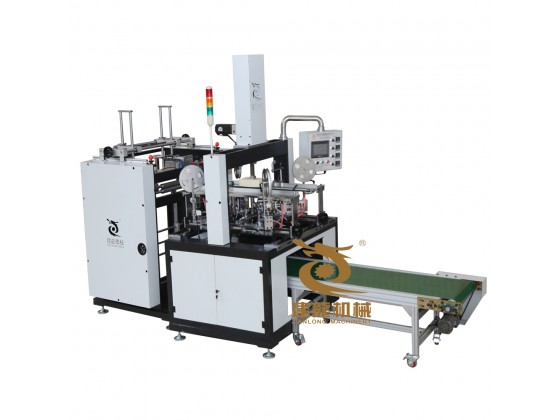

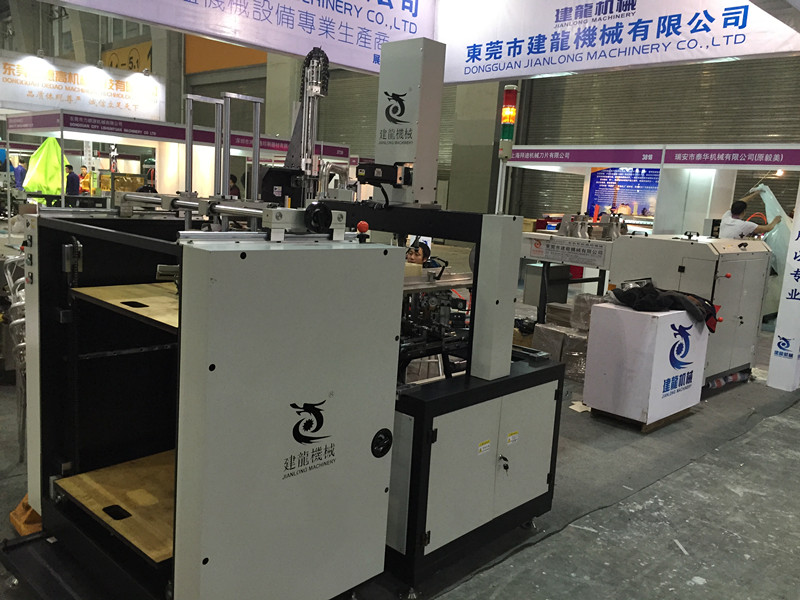

JL-600B全自动四角贴角机

Automatic corner pasting machine

一、产品简介/Product brief introduction

         JL-600B全自动四角贴角机，适用于各种天地盒（如手机盒、礼品盒、鞋盒、手工盒等）的盒胚四角粘贴固定。该机自动循环送料、自动定位、自动贴角，自动出料，一次完成盒胚四角粘贴，贴角质量稳定，35-60个/分钟，节省大量人工，投资回报率高。

        该机采用日本进口三菱PLC、施耐德电气、进口气动元件，伺服传动，触摸屏人机界面，拥有触摸屏参数调节、故障停机、报警显示等功能，操作简单，换模速度快。

        适用客户群：彩印厂、包装厂、纸品厂、印刷厂、礼品包装厂等；

        适用产品：天地盖盒、首饰盒、手机盒、电子产品盒、鞋盒、内衣盒、茶叶盒等。

二、产品特性/Advantages and characteristics

1、送料部分：

       a、循环上料装置：可快速补料，节约大量时间；

       b、飞达送料装置：薄板、厚板、模切板、开槽板均能快速流畅送入、避免破坏灰板、卡料、双张等现象；

       c、送料皮带：采用全自动天地盖式滑轨式伸缩装置，配合可滑动飞达部分，大小尺寸轻松调节；

       d、托料杆可自动伸缩：触摸屏一键启用或关闭，适用于特殊规格盒子，防止纸盒脱落。

2、贴角部分：

       a、贴角次数：触摸屏上一键切换：贴角一次、两次或多次；

       b、胶带长度：四个步进马达送胶带，贴角胶带长度任意一键保存；

       c、吹气保护：开启后，待机过程中会自动吹气防止胶带过热融化，造成堵塞。

3、其他：

       a、机架采用加厚钢板，烤漆处理，零配件精密加工，全部镀硬铬处理；

b、采用多组线性导轨滑块导向，调板更精准；

C、主轴传动：采用台达伺服传动，配合进口导轨双滑块精密导向，大行程不会抖动、提高使用寿命。

三、技术参数/Technical Parameters

型号 Model                                      JL-600B型

适用范围 Scope of application        天地盖盒、手机盒、首饰盒、鞋盒等

纸板厚度Cardboard thickness        0.8-4mm （可贴瓦楞）

最大贴角尺寸 Effective size(max)     500x450x150MM

最小贴角尺寸 Effective size(min)     40x40x10MM

使用耗材 Consumptive material        预涂热熔胶的贴角机胶带

生产效率 Work  Speed                 35-60pcs/min

电源功率 Power                       2.2Kw/220V

重量 Net Weight                      1200KG

外形尺寸 Dimension                   3100*1300*2200mm
